Giác sơ đồ là gì? Tiết lộ các yếu tố không tưởng ảnh hưởng đến hiệu suất giác sơ đồ

16.05.2025 249 hongthuy95

Là một trong những bước khá quan trọng trong quá trình chuẩn bị triển khai sản xuất chính thức, giác sơ đồ được chú trọng thực hiện kỹ lưỡng sao cho mang lại sự tối ưu ở cả chi phí phải chi lẫn hiệu suất chung. Vậy giác sơ đồ là gì? Các yêu cầu chung khi giác sơ đồ là gì? Yếu tố nào ảnh hưởng đến hiệu suất giác sơ đồ?... Nếu chưa có nhiều thông tin, cùng Vieclamnhamay.vn tìm hiểu chi tiết nhé!

giác sơ đồ là gì

Giác sơ đồ là gì?

Giác sơ đồ (hay còn gọi là giác mẫu) là quá trình sắp xếp các chi tiết của mẫu cứng (tượng trưng cho các chi tiết của sản phẩm) chung lên một tờ giấy có khổ giấy tượng trưng cho một khổ vải để tối ưu từng vị trí ráp của mẫu, từ đó giúp tiết kiệm được nhiều vải nhất có thể.

Trong may công nghiệp, giá của nguyên phụ liệu may chiếm đến 85% giá thành sản phẩm, trong đó, vải chiếm đến 90%. Thế nên, để định giá sản phẩm ở mức tối ưu nhất thì cần phải tìm cách sử dụng nguyên phụ liệu một cách tiết kiệm và hợp lý nhất, đặc biệt là vải. Nghĩa là, quá trình giác sơ đồ phải chuẩn chỉnh từng vị trí ráp để số vải thừa phải bỏ đi là ít nhất.

Yêu cầu chung khi giác sơ đồ là gì?

Để có thể tiến hành giác sơ đồ tốt nhất, người thực hiện chú ý đến các yêu cầu và yếu tố sau đây:

- Tính chất của nguyên phụ liệu

- Định mức giác sơ đồ ban đầu

- Số lượng cỡ vóc, số lượng chi tiết trên sơ đồ

- Đảm bảo độ vuông góc của sơ đồ, cùng với sơ đồ phải là hình chữ nhật

- Khổ sơ đồ phải nhỏ hơn khổ vải từ 1-2cm, lưu ý tuỳ từng loại biên vải để đảm bảo an toàn và chất lượng trong khi cắt

- Đảm bảo các yêu cầu kỹ thuật, như canh sợi và hướng sợi ghi trên mẫu, các chi tiết cần đối xứng và không được đổi chiều nhau, các chi tiết trên cùng 1 sản phẩm phải được sắp đặt cùng chiều…

- Khi giác sơ đồ, tiến hành giác các chi tiết lớn trước, chi tiết nhỏ sau

- Phải biết được những chi tiết nào có thể sai lệch để tiến hành giác sơ đồ hiệu quả và nhanh chóng nhất

- Sơ đồ hoàn thiện không có những khoảng trống bất hợp lý

- Có thể tiến hành giác sơ đồ bằng tay hoặc bằng máy.

Các yếu tố ảnh hưởng đến hiệu suất giác sơ đồ

Bao gồm:

- Kiểu dáng của sản phẩm: sản phẩm có nhiều chi tiết, kiểu dáng phức tạp thì hiệu suất giác sơ đồ chậm. Ngược lại, sản phẩm có nhiều chi tiết nhỏ thì hiệu suất giác sơ đồ cao.

- Giác lồng cỡ vóc: một sơ đồ có ghép nhiều cỡ vóc thì hiệu suất giác sơ đồ cao.

- Tính chất của vải: các nguyên phụ liệu trơn hoặc hoa văn tự do, không có chiều thì phần nguyên liệu thừa bỏ đi sẽ có giá trị thấp nhất, khi đó hiệu suất giác sơ đồ cao. Ngược lại, các nguyên phụ liệu có lông, có chiều, hình có hướng thì giá trị nguyên phụ liệu thừa bị cắt bỏ giữa các chi tiết sẽ tăng 1-1,5%, nguyên liệu có sọc, caro tăng 2% - khi đó, hiệu suất giác sơ đồ thấp.

- Cách sắp xếp mẫu trên sơ đồ: nếu trên sơ đồ đặt nhiều chi tiết thiên canh sợi thì hiệu suất giác sơ đồ thấp.

- Kinh nghiệm và trình độ của người giác sơ đồ: người giác sơ đồ có kinh nghiệm, có óc quan sát, biết phân tích tổng hợp… sẽ biết phân tích tổng hợp, biết cách sắp xếp hợp lý các chi tiết từ đó giảm được nhiều chỗ trống bất hợp lý để tăng hiệu suất giác sơ đồ.

- Điều kiện thiết bị, mặt bằng, nhà xưởng cũng ảnh hưởng đến hiệu suất giác sơ đồ.

- Tâm sinh lý của người giác sơ đồ cũng có ảnh hưởng tích cực hay tiêu cực đến hiệu suất tăng/giảm của quá trình giác sơ đồ.

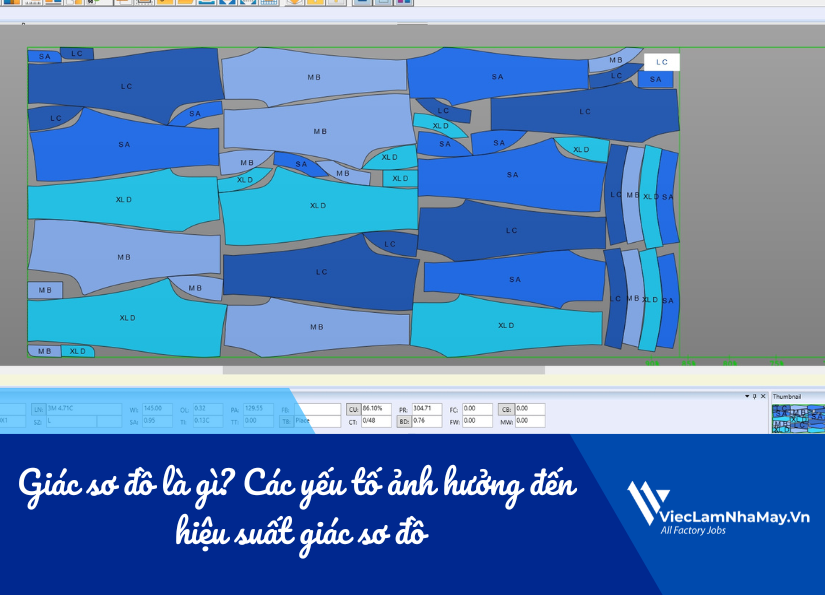

giác sơ đồ là gì
Giác sơ đồ là bước quan trọng trong quá trình triển khai sản xuất

Trên đây là chi tiết định nghĩa giác sơ đồ là gì - yêu cầu chung khi giác sơ đồ - các yếu tố ảnh hưởng đến hiệu suất giác sơ đồ… Hy vọng sẽ hữu ích với bạn.
